JMD10系列参数说明

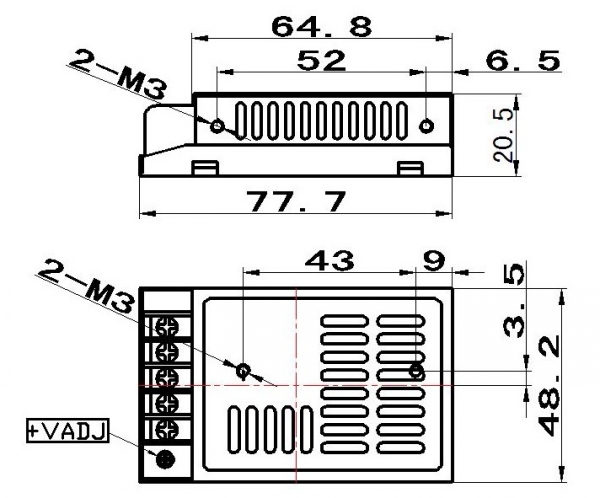

▌结构 尺寸77.7×48.2×20.5mm 重90克 （接线式）
▌输入 输入电压AC100~240V
DC120~370V
频率:47~440Hz
冲击电流:32A/AC220V
▌输出 线性调整<1%的输出电压 (辅路<±5%)
纹波及噪声<1%的输出电压(mVP-P)
温度系数±0.2%
维持时间20ms
▌保护功能 过流超过标称值的125% 动作
短路保护自动恢复
▌绝缘强度 输入~输出 AC1500V 1分钟
输入~FG AC1500V 1分钟
输出~FG AC500V 1分钟
▌绝缘电阻 输入~输出≥100MΩ，直流500V
输入~FG ≥100MΩ，直流500V
输出~FG ≥100MΩ，直流500V
▌环境 使用环境 -10℃~50℃，20%~90% RH(无凝露)
存储环境 -20℃~85℃，10%~95% RH(无凝露)
| 电源型号 | 输出电压/电流 | 功率 |
| 双路 | ||
| JMD10-D1 | 5V/1.2A 12V/0.3A | 10W |
| JMD10-D2 | 5V/1.2A 15V/0.2A | 9W |
| JMD10-D3 | 5V/1.0A 24V/0.2A | 10W |
| JMD10-D4 | 12V/0.5A 12V/0.5A | 12W |
| JMD10-D5 | 15V/0.4A 15V/0.4A | 12W |
| JMD10-55 | 5V/1.0A 5V/1.0A | 10W |
| JMD10-55T | 5V/1.0A -5V/1.0A | 10W |
| JMD10-D09 | 9V/0.6A -9V/0.6A | 11W |
| JMD10-D10 | 10V/0.5A -10V/0.5A | 10W |

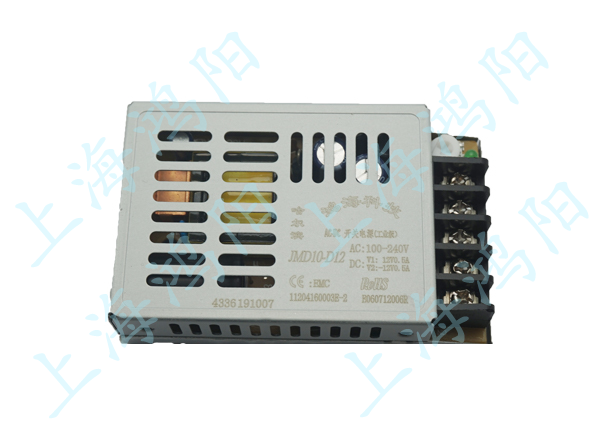

| JMD10-D12 | 12V/0.5A -12V/0.5A | 12W |
| JMD10-D15 | 15V/0.4A -15V/0.4A | 12W |
| JMD10-D18 | 18V/0.33A -18V/0.33A | 12W |
| JMD10-D20 | 20V/0.25A -20V/0.25A | 10W |
| JMD10-D24 | 24V/0.25A -24V/0.25A | 12W |
| JMD10-335 | 3.3V/1.0A 5V/1.0A | 8W |
| JMD10-312 | 3.3V/1.0A 12V/0.5A | 9W |
| JMD10-324 | 3.3V/1.5A 24V/0.2A | 10W |
| JMD10-125 | 12V/0.7A 5V/0.5A | 11W |
| JMD10-0508 | 5V/1.0A 8V/0.6A | 10W |
| JMD10-0536 | 5V/0.5A 36V/0.2A | 10W |
| JMD10-0612 | 6V/1.0A 12V/0.3A | 10W |
| JMD10-0624 | 6V/1.0A 24V/0.2A | 11W |
| JMD10-0805 | 8V/1.0A 5V/0.5A | 11W |
| JMD10-0812 | 8V/0.5A 12V/0.5A | 10W |
| JMD10-0909 | 9V/0.6A -9V/0.6A | 11W |
| JMD10-0912 | 9V/0.6A 12V/0.3A | 9W |
| JMD10-1209 | 12V/0.5A 9V/0.5A | 10W |
| JMD10-1224 | 12V/0.6A 24V/0.2A | 12W |
| JMD10-1812 | 18V/0.5A 12V/0.15A | 11W |
| JMD10-2409 | 24V/0.3A 9V/0.2A | 9W |
| JMD10-2424 | 24V/0.25V 24V/0.25A | 12W |
